Конвекторы "Универсал" Мини КСК-20-С ниж. и СТ ниж.(U-bend)

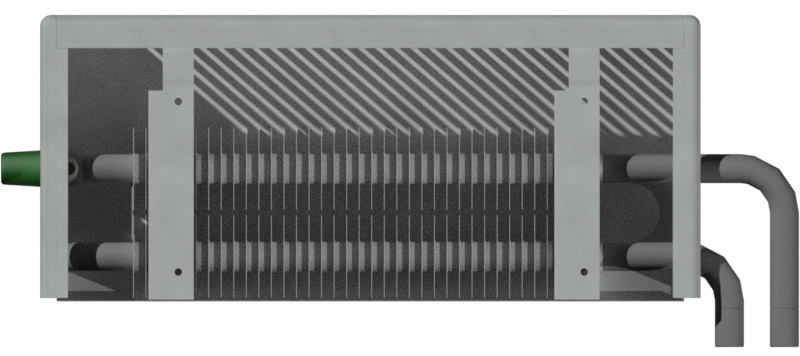

"Универсал" Мини КСК-20-С ниж.                                  "Универсал" Мини КСК-20-СТ ниж.

НАЗНАЧЕНИЕ  И  ОПИСАНИЕ.

     Травмобезопасные  конвекторы  типа "Универсал"Мини КСК 20 С ниж.  и СТ ниж. изготовленные по  ГОСТ 31311-2005  предназначены  для  двухтрубных систем  водяного  отопления  жилых,  общественных  и  промышленных  зданий  с  температурой  теплоносителя  до 115ºС  и  избыточным  давлением  до  1 Мпа  (10 кг/см²).  Конвекторы  изготавливаются   в  одном варианте:  концевом.

  Номенклатура, основные  параметры  и  размеры  конвекторов  приведены ниже.

     Модификации  конвекторов изготавливаются   без  замыкающих  участков  и предназначены для  двухтрубных систем отопления с присоединительными  патрубками   ( Ду 20)   и  межосевым   расстоянием 50 мм.,  присоединение которых осуществляется при помощи внутренней резьбы G 1/2 В" по ГОСТ 6357.

  Кожуха   конвекторов  модели "Универсал"Мини КСК 20 С ниж. и СТ ниж.  унифицированы  по   габаритным  и   присоединительным  размерам.     Отсутствие  в  кожухах  острых  углов   позволяют  устанавливать  конвекторы  в  помещениях  с  повышенными  требованиями  по  травмобезопасности.

Материалы,  из  которых  изготавливаются  конвекторы,  соответствуют  требованиям  ГОСТ 31311-2005  и  рабочим  чертежам,  утвержденным  в  установленном  порядке.

Номенклатура, тепловой поток и размеры концевых

конвекторов малой глубины "Универсал"Мини

КСК 20 С ниж. и Мини КСК 20 СТ ниж. ( с клапаном U-bend).

Обозначение конвектора

Монтажный номер,

№

 Номинальный тепловой поток

  Qну, Вт.

 Размеры, мм

̴ Вес,кг

 Общая длина

конвектора   А ±5

(без З.У.)



 Длина элемента по оребрению , Б



Длина кожуха

В



Расстояние

между

кронштейнами

 Г



С ниж.



СТ ниж.



С

ниж.

СТ ниж.

Мини КСК 20 СТ- 602 К

У14ам

602

 660  725

 420

 600

  369 7.9   7.9

 Мини  КСК 20 СТ- 731 К

 У15ам

731

 755  820

516

700

 465  9.1  9.2

 Мини  КСК 20 СТ- 860 К

 У16ам

860

 855  920

618

795

 567  10.4  10.5

 Мини КСК 20 СТ- 1054 К

 У14м

1054

 855  920

618

 795

 567  14.4  14.5

 Мини КСК 20 СТ- 1160 К

 У15м

 1160

 900  965

666

 865

 615  15.4  15.5

 Мини КСК 20 СТ- 1265 К

 У16м

1265

  950 1015

714

 890

 663  16.2  16.3

 Мини КСК 20 СТ- 1370 К

 У17м

1370

 1000  1065

762

 960

 711  17.2  17.4

 Мини КСК 20 СТ- 1476 К

 У18м

1476

 1045  1110

810

 985

 759  18.1  18.2

 Мини КСК 20 СТ - 1580 К

 У19м

1580

 1095  1160

858

1055

 807  19.1  19.2

 Мини КСК 20 СТ - 1686 К

 У20м

1686

 1145  1210

906

1085

 855  20.0  20.1

Мини КСК 20 СТ- 1800 К

У21м

 1800

 1190  1255

954

1150

 903  20.9  21.0

Мини КСК 20 СТ- 1900 К

У22м

1900

 1240  1305

1002

 1180  951  21.9  22.0

Мини КСК 20 СТ - 2000 К

У23м

2000

 1285  1350

1050

 1245  999  22.8  22.9
Мини КСК 20 СТ - 2108 К

У24м

 2108 1335  1400  1098  1275  1047  23.7  23.8
Мини КСК 20 СТ - 2214 К

У25м

 2214 1385  1450  1146  1345  1095  24.7  24.8
 Мини КСК 20 СТ - 2321 К

У26м

 2321 1430  1495  1194  1370  1143  25.6  25.7
 Мини КСК 20 СТ - 2424 К

У27м

 2424 1480  1545  1242  1440  1191  26.6  26.7
 Мини КСК 20 СТ - 2530 К

У28м

 2530 1525  1590  1290  1465  1239  27.4  27.6
