Конвекторы "Универсал" КСК-20-СТ

НАЗНАЧЕНИЕ  И  ОПИСАНИЕ.

     Травмобезопасные  конвекторы  типа "Универсал" КСК 20 СТ   по  ГОСТ 31311-2005  предназначены  для  систем  водяного  отопления  жилых,  общественных  и  промышленных  зданий  с  температурой  теплоносителя    до 120°С  и  избыточным   давлением  до    1 Мпа  (10 кГ/см²).  Конвекторы  изготавливаются   концевые ,  с  замыкающими  участками  или  без  них,  с  учетом  движения  теплоносителя  "сверху-вниз"  или  "снизу-вверх",  с  левой  или  правой  подводкой  теплоносителя.

Модификации  конвекторов  с  замыкающими  участками  применяются  только  в  однотрубных  системах  отопления;  без  замыкающих  участков  как  в  однотрубных  системах  (горизонтальные  на  сцепке),  так  и  в  двухтрубных.

     Номенклатура, основные  параметры  и  размеры  конвекторов  и  кожухов приведены  ниже.

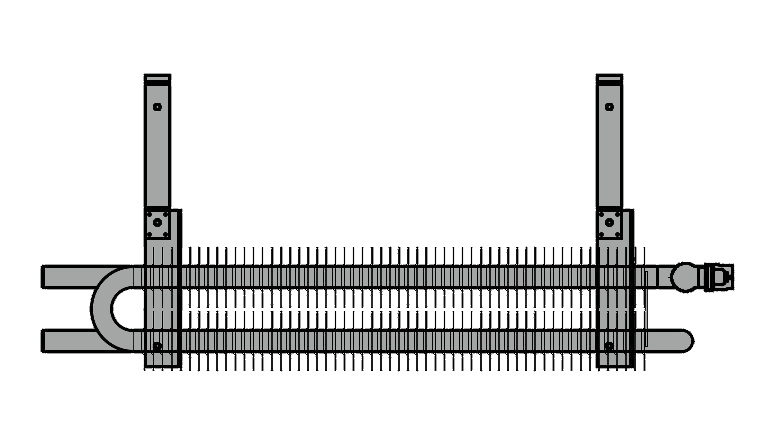

 Конвектор  модели  "Универсал" КСК 20 СТ  состоит  из  двух  нагревательных  элементов, и присоединительными патрубками (Ду 20)  , присоединение которых осуществляется на сварке или при помощи резьбы G3/4B" по ГОСТ 6357.

Кожуха   конвекторов  модели  "Универсал" КСК 20 СТ   унифицированы  по   габаритным  и   присоединительным  размерам.

Отсутствие  в  кожухах  острых  углов  позволяют  устанавливать  конвекторы  в  помещениях  с  повышенными  требованиями  по  травмобезопасности.

Конвекторы  укомплектованы  терморегуляторами,  позволяющими  автоматически  поддерживать  в  помещении  заданную  температуру.

Материалы,  из  которых  изготавливаются  конвекторы,  соответствуют  требованиям  ГОСТ 31311-2005  и  рабочим  чертежам,  утвержденным  в  установленном  порядке.



Номенклатура, тепловой поток и размеры концевых

конвекторов средней глубины "Универсал" КСК 20 СТ.

Обозначение конвектора

Монтажный номер,

№

Номинальный тепловой поток,

 Qну, Вт

 Размеры, мм

Общая длина конвектора

А ± 5 мм

Длина по оребрению

Б

Длина кожуха

В

Расстояние

между кронштейнами

Г

 Вес, ≈кг
без  (З.У.)     С     (З.У.)
КСК 20 СТ-700 К У14а 700  655 655  420 600 415 9,4
КСК 20 СТ-850 К У15а 850 751 751 516  700 510 10.8
КСК 20 СТ-1000 К  У16а 1000 860 860 624  795 610  12.2
КСК 20 СТ-1226 К У14 1226 860 860 618 795  620 16,3
КСК 20 СТ-1348 К У15 1348 910 910 666 865  670 17,3
КСК 20 СТ-1471 К У16 1471 955 955 714 890  715 18,2
КСК 20 СТ-1593 К У17  1593 1005 1005 762  960  765 19,3
КСК 20 СТ-1716 К У18 1716 1050 1050 810 985  810  20,2
КСК 20 СТ-1838 К У19 1838 1100 1100 858  1055 860 21,2
КСК 20 СТ-1961 К У20 1961 1150 1150 906  1085 910 22,2
КСК 20 СТ-2083 К У21 2083 1195 1195 954 1150 955 23,2
КСК 20 СТ-2206 К У22 2206 1245 1245 1002 1180  1005 24,2
КСК 20 СТ-2328 К У23 2328 1290 1290 1050 1245 1050  25,2
КСК 20 СТ-2451 К У24 2451 1340 1340 1098 1275 1100 26,1
КСК 20 СТ-2574 К У25 2574 1390 1390 1146 1345 1150 27,2
КСК 20 СТ-2696 К У26 2696 1435 1435 1194 1370 1195 28,1
КСК 20 СТ-2819 К У27 2819 1485 1485 1242 1440 1245 29,2
КСК 20 СТ-2941 К У28 2941 1530 1530 1290 1465 1290 30,1
