НАЗНАЧЕНИЕ И ОПИСАНИЕ.

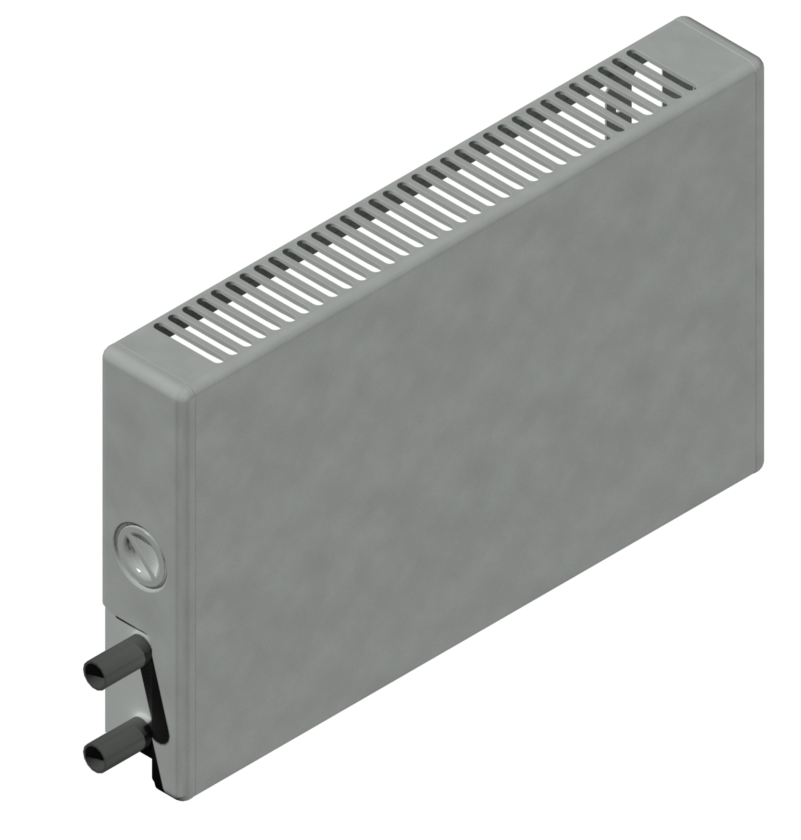

Травмобезопасные конвекторы типа "Универсал" КСК 20 М изготовленные по ГОСТ 31311-2005 предназначены для систем водяного отопления жилых, общественных и промышленных зданий с температурой теплоносителя до 150°С и избыточным давлением до 1 Мпа (10 кГ/см2). Конвекторы изготавливаются в двух вариантах: концевые и проходные.
Номенклатура, основные параметры и размеры конвекторов приведены ниже в таблице.

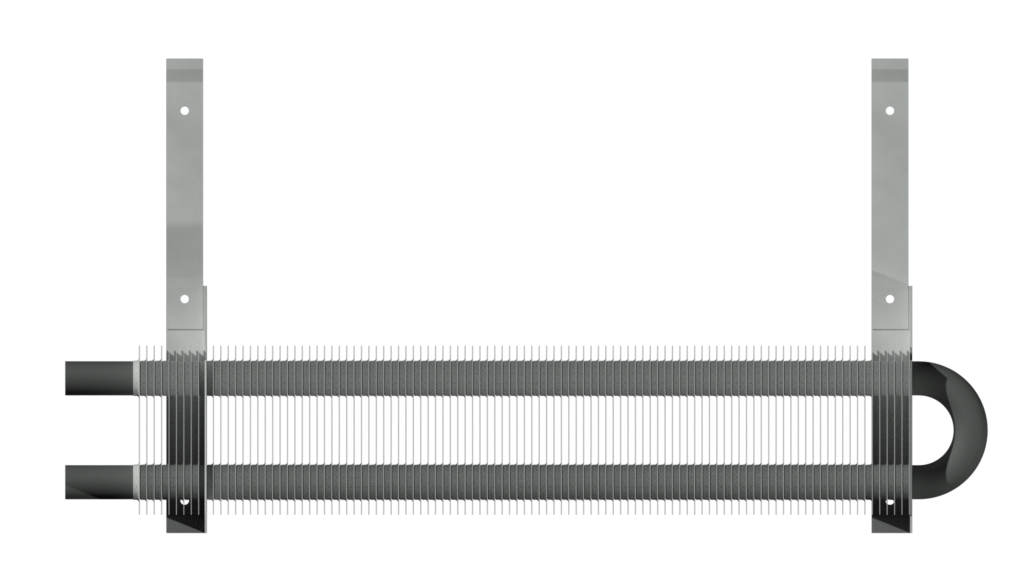

Конвектор модели "М" состоит из одного нагревательного элемента, и присоединительными патрубками (Ду 20) , присоединение которых осуществляется на сварке или при помощи резьбы G3/4B" по ГОСТ 6357.

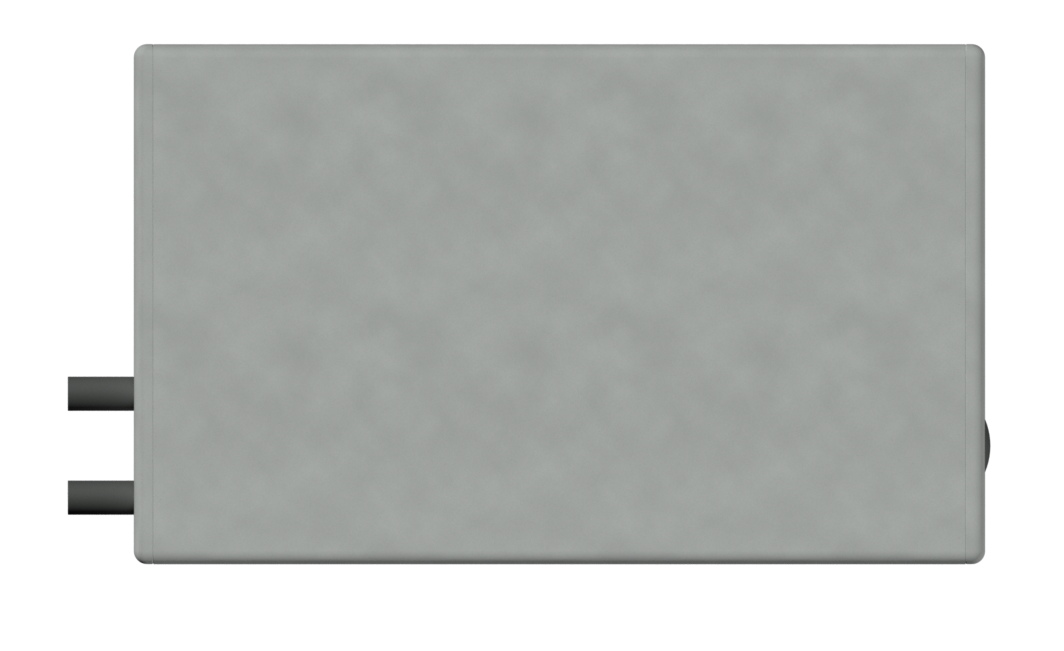

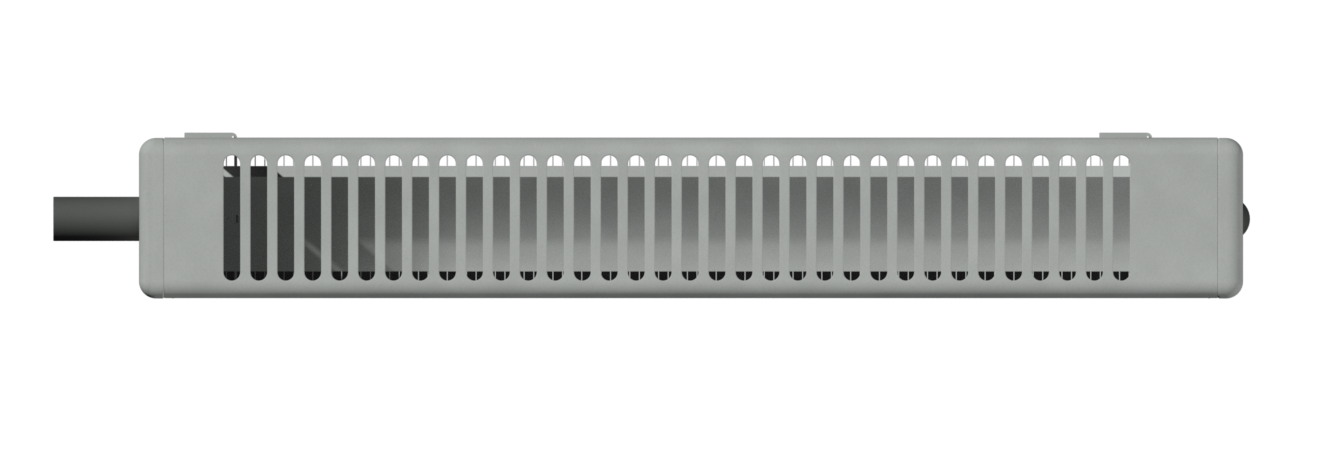

Кожуха конвекторов модели "М" унифицированы по габаритным и присоединительным размерам.

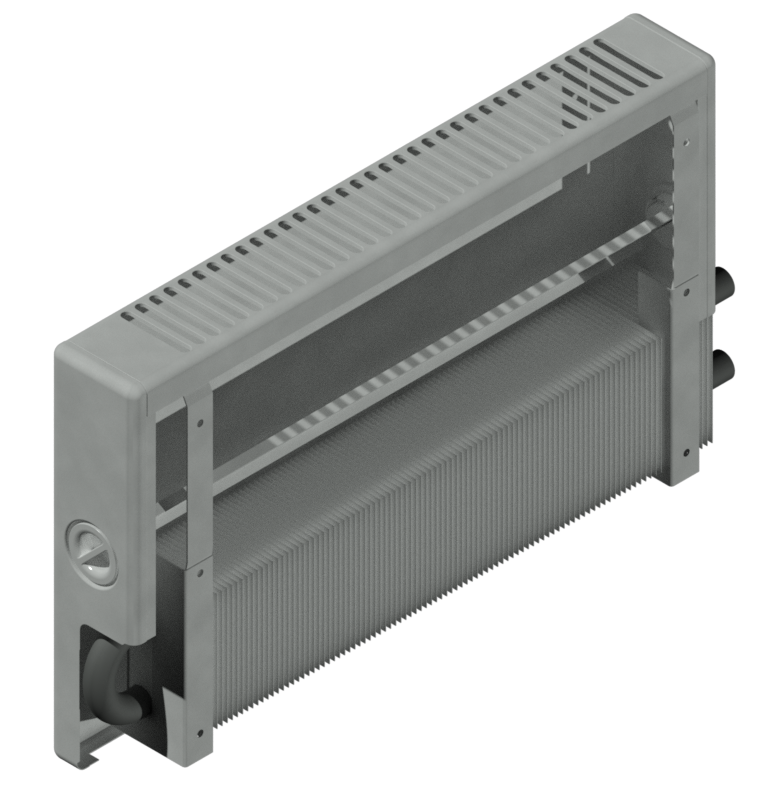

Отсутствие в кожухах острых углов и полностью утопленные ручки управления воздушным клапаном позволяют устанавливать конвекторы в помещениях с повышенными требованиями по травмобезопасности.
Материалы, из которых изготавливаются конвекторы, соответствуют требованиям ГОСТ 31311-2005 и рабочим чертежам, утвержденным в установленном порядке.
Номенклатура, тепловой поток и размеры концевых
конвекторов малой глубины "Универсал" КСК 20 М .
|
Обозначение конвектора |
Монтажный номер, № |
Номинальный тепловой поток, Qну, кВт |
Размеры, мм | |||||
|
Общая длина конвектора А ± 5 мм |
Длина по оребрению Б |
Длина кожуха В |
Расстояние между кронштейнами Г |
Вес, ≈кг | ||||
| Конц. | Прох. | |||||||
| КСК 20 М-0,400 К(П) | У1 | 0,400 | 640 | 640 | 502 | 560 | 451 | 5,7 |
| КСК 20 М-0,479 К(П) | У2 | 0,479 | 710 | 710 | 594 | 655 | 543 | 6,4 |
| КСК 20 М-0,655 К(П) | У3 | 0,655 | 710 | 710 | 594 | 655 | 543 | 8,3 |
| КСК 20 М-0,787 К(П) | У4 | 0,787 | 810 | 810 | 685 | 750 | 634 | 9,4 |
| КСК 20 М-0,918 К(П) | У5 | 0,918 | 900 | 900 | 782 | 845 | 730 | 10,5 |
| КСК 20 М-1,049 К(П) | У6 | 1,049 | 1000 | 1000 | 879 | 940 | 827 | 11,6 |
| КСК 20 М-1,180 К(П) | У7 | 1,180 | 1090 | 1090 | 976 | 1035 | 924 | 12,7 |
| КСК 20 М-1,311 К(П) | У8 | 1,311 | 1190 | 1190 | 1067 | 1135 | 1015 | 13,9 |
| КСК 20 М-1,442 К(П) | У9 | 1,442 | 1290 | 1290 | 1164 | 1230 | 1112 | 15,0 |
| КСК 20 М-1,573 К(П) | У10 | 1,573 | 1380 | 1380 | 1261 | 1325 | 1209 | 16,1 |
| КСК 20 М-1,704 К(П) | У11 | 1,704 | 1480 | 1480 | 1358 | 1420 | 1306 | 17,2 |
| КСК 20 М-1,835 К(П) | У12 | 1,835 | 1570 | 1570 | 1454 | 1515 | 1403 | 18,3 |
| КСК 20 М-1,966 К(П) | У13 | 1,966 | 1660 | 1660 | 1500 | 1615 | 1449 | 19,2 |
Примечания:
1. Шаг пластин оребрения составляет в типоразмерах У1 и У2 -11,4 мм. ,а во всех остальных 5,7 мм.
2. Замыкающий участок (З.У.) влияет на общую длину (А) +50 мм. проходных и концевых модификаций конвекторов, а вес увеличивается на 0,2 кг.
