НАЗНАЧЕНИЕ И ОПИСАНИЕ.
Травмобезопасные конвекторы типа "Универсал" КСК 20 С изготовленные по ГОСТ 31311-2005 предназначены для систем водяного отопления жилых, общественных и промышленных зданий с температурой теплоносителя до 150°С и избыточным давлением до 1 Мпа (10 кг/см2). Конвекторы изготавливаются в двух вариантах: концевые и проходные.
Номенклатура, основные параметры и размеры конвекторов приведены ниже в таблице.
Конвектор модели "С" состоит из двух нагревательного элементов, и присоединительными патрубками (Ду 20) , присоединение которых осуществляется на сварке или при помощи резьбы G3/4B" по ГОСТ 6357.

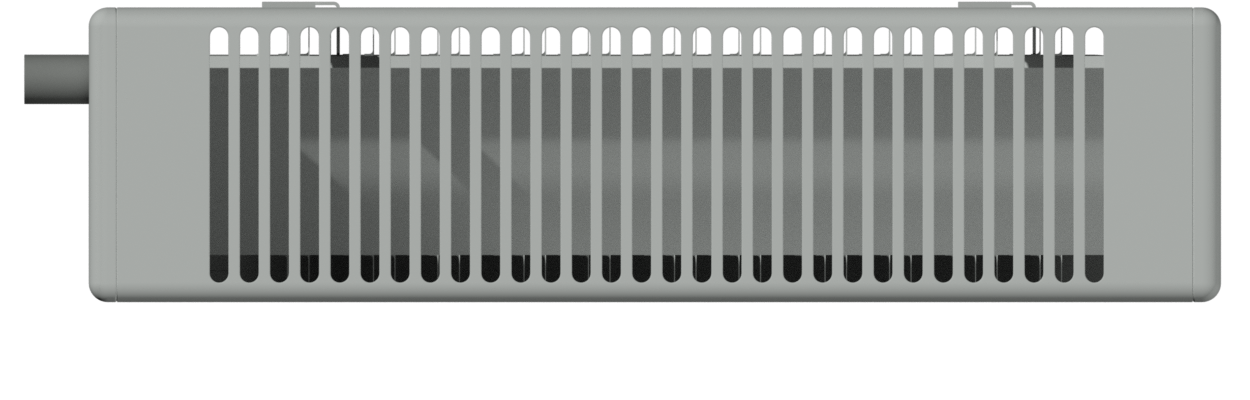

Кожуха конвекторов модели "С" унифицированы по габаритным и присоединительным размерам.
Отсутствие в кожухах острых углов и полностью утопленные ручки управления воздушным клапаном позволяют устанавливать конвекторы в помещениях с повышенными требованиями по травмобезопасности.
Материалы, из которых изготавливаются конвекторы, соответствуют требованиям ГОСТ 31311-2005 и рабочим чертежам, утвержденным в установленном порядке.
Номенклатура, тепловой поток и размеры концевых
конвекторов средней глубины "Универсал" КСК 20 С .
|
Обозначение конвектора |
Монтажный номер, № |
Номинальный тепловой поток, Qну, Вт |
Размеры, мм | |||||
|
Общая длина конвектора А ± 5 мм |
Длина по оребрению Б |
Длина кожуха В |
Расстояние между кронштейнами Г |
Вес, ≈кг | ||||
| Конц. | Прох. | |||||||
| КСК 20 С-700 К(П) | У14а | 700 | 620 | 685 | 420 | 600 | 369 | 9,1 |
| КСК 20 С-850 К(П) | У15а | 850 | 715 | 780 | 516 | 700 | 465 | 10,5 |
| КСК 20 С-1000 К(П) | У16а | 1000 | 815 | 880 | 618 | 795 | 567 | 12,0 |
| КСК 20 С-1226 К(П) | У14 | 1226 | 815 | 880 | 618 | 795 | 567 | 16,0 |
| КСК 20 С-1348 К(П) | У15 | 1348 | 865 | 930 | 666 | 865 | 615 | 17,1 |
| КСК 20 С-1471 К(П) | У16 | 1471 | 910 | 975 | 714 | 890 | 663 | 18,0 |
| КСК 20 С-1593 К(П) | У17 | 1593 | 960 | 1025 | 762 | 960 | 711 | 19,1 |
| КСК 20 С-1716 К(П) | У18 | 1716 | 1010 | 1075 | 810 | 985 | 759 | 20,0 |
| КСК 20 С-1838 К(П) | У19 | 1838 | 1055 | 1120 | 858 | 1055 | 807 | 21,0 |
| КСК 20 С-1961 К(П) | У20 | 1961 | 1105 | 1170 | 906 | 1085 | 855 | 22,0 |
| КСК 20 С-2083 К(П) | У21 | 2083 | 1150 | 1215 | 954 | 1150 | 903 | 23,1 |
| КСК 20 С-2206 К(П) | У22 | 2206 | 1200 | 1265 | 1002 | 1180 | 951 | 24,1 |
| КСК 20 С-2328 К(П) | У23 | 2328 | 1250 | 1315 | 1050 | 1245 | 999 | 25,1 |
| КСК 20 С-2451 К(П) | У24 | 2451 | 1295 | 1360 | 1098 | 1275 | 1047 | 26,0 |
| КСК 20 С-2574 К(П) | У25 | 2574 | 1345 | 1410 | 1146 | 1345 | 1095 | 27,1 |
| КСК 20 С-2696 К(П) | У26 | 2696 | 1390 | 1455 | 1194 | 1370 | 1143 | 28,0 |
| КСК 20 С-2819 К(П) | У27 | 2819 | 1440 | 1505 | 1242 | 1440 | 1191 | 29,1 |
| КСК 20 С-2941 К(П) | У28 | 2941 | 1490 | 1555 | 1290 | 1465 | 1239 | 30,0 |
