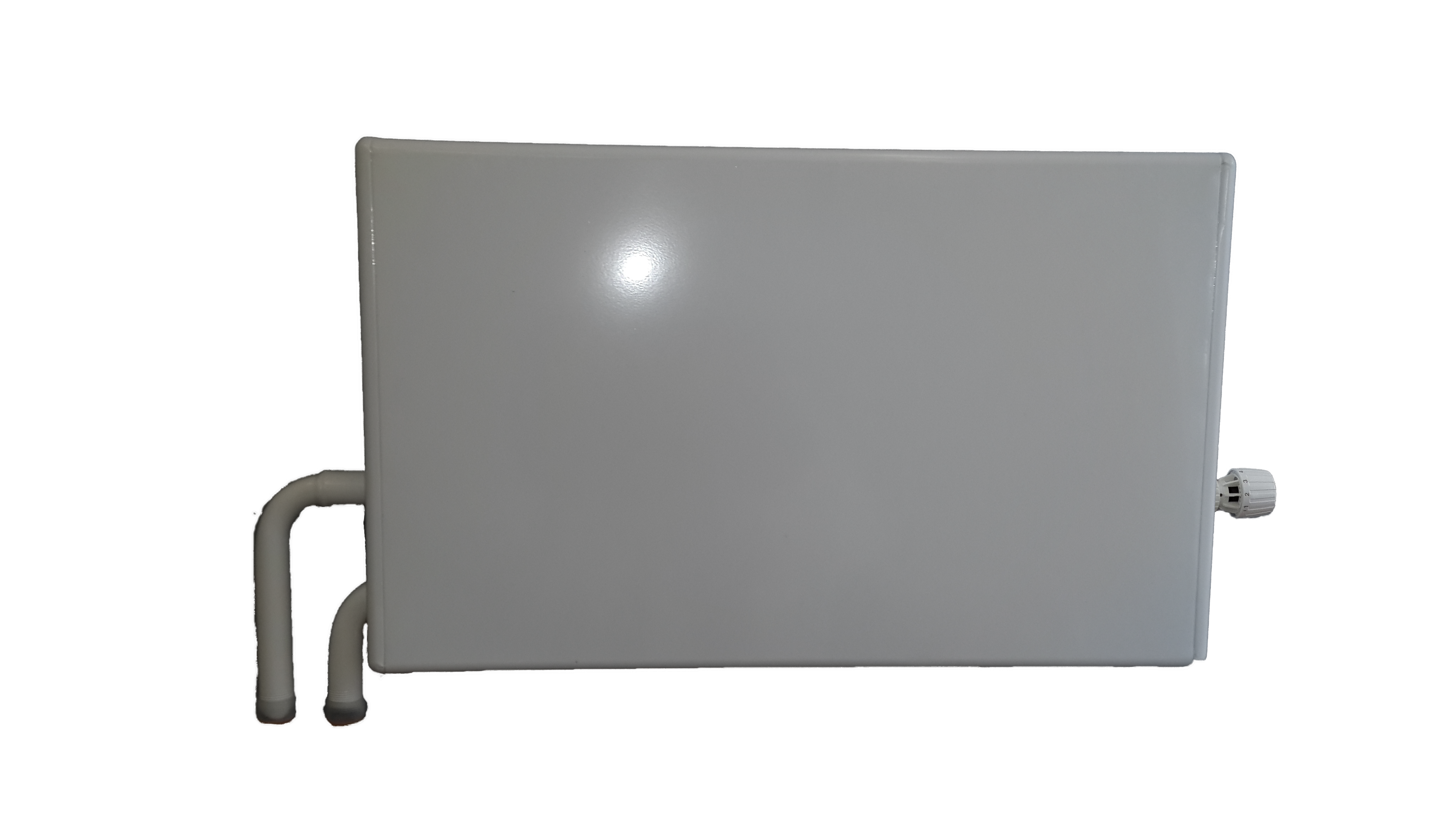

Конвекторы "Универсал" КСК-20-СТ ниж.(U-bend)



НАЗНАЧЕНИЕ  И  ОПИСАНИЕ.

          Травмобезопасные  конвекторы  типа "Универсал" КСК 20 СТ ниж. (U-bend)  изготавливаются  по  ГОСТ 31311-2005  предназначены  для  систем  водяного  отопления  жилых,  общественных  и  промышленных  зданий   с    температурой   теплоносителя    до 120°С    и   избыточным   давлением    до    1 Мпа  (10 кГ/см²).   Конвекторы     изготавливаются   концевые ,   без   замыкающего  участка  ,  с   учетом    движения  теплоносителя  "сверху-вниз"  или  "снизу-вверх",  с  левой нижней или  правой нижней  подводкой  теплоносителя.

   Модификации  конвекторов изготавливаются   без  замыкающих  участков  и предназначены для  двухтрубных систем отопления с присоединительными патрубками  ( Ду 20) и межосевым расстоянием 50 мм. ,присоединение которых осуществляется при помощи резьбы G 3/4 В" по ГОСТ 6357.

     Номенклатура, основные  параметры  и  размеры  конвекторов  и  кожухов приведены  ниже.

Конвектор  модели  "Универсал" КСК 20 СТ ниж.  состоит  из  одного  нагревательного  элемента.

Кожуха   конвекторов  модели  "Универсал" КСК 20 СТ ниж.    унифицированы  по   габаритным  и   присоединительным  размерам.

Отсутствие  в  кожухах  острых  углов  позволяют  устанавливать  конвекторы  в  помещениях  с  повышенными  требованиями  по  травмобезопасности.

Конвекторы "Универсал" КСК 20 СТ ниж.  укомплектованы терморегуляторами,  позволяющими  автоматически  поддерживать  в  помещении  заданную  температуру.

Материалы,  из  которых  изготавливаются  конвекторы,  соответствуют  требованиям  ГОСТ 31311-2005  и  рабочим  чертежам,  утвержденным  в  установленном  порядке.





Номенклатура, тепловой поток и размеры концевых

конвекторов средней глубины "Универсал" КСК 20 СТ ниж.

Обозначение конвектора

Монтажный номер,

№

Номинальный тепловой поток,

 Qну, Вт

 Размеры, мм

Общая длина

конвектора

А ± 5 мм

Длина по оребрению

Б

Длина кожуха

В

Расстояние

между кронштейнами

Г

 Вес, ≈кг
без (З.У.)
КСК 20 СТ-700 К ниж. У14а 700 655   420 600 415 9,5
КСК 20 СТ-850 К ниж. У15а 850 751 516  700 510 10,9
КСК 20 СТ-1000 К ниж.  У16а 1000 860 624  795 610  12,4
КСК 20 СТ-1226 К ниж. У14 1226 860 618 795  620 16,4
КСК 20 СТ-1348 К ниж. У15 1348 910 666 865  670 17,4
КСК 20 СТ-1471 К ниж. У16 1471 955 714 890  715 18,3
КСК 20 СТ-1593 К ниж. У17  1593 1005 762  960  765 19,4
КСК 20 СТ-1716 К ниж. У18 1716 1050 810 985  810  20,3
КСК 20 СТ-1838 К ниж. У19 1838 1100 858  1055 860 21,3
КСК 20 СТ-1961 К ниж. У20 1961 1150 906  1085 910 22,3
КСК 20 СТ-2083 К ниж. У21 2083 1195 954 1150 955 23,3
КСК 20 СТ-2206 К ниж. У22 2206 1245 1002 1180  1005 24,3
КСК 20 СТ-2328 К ниж. У23 2328 1290 1050 1245 1050  25,3
КСК 20 СТ-2451 К ниж. У24 2451 1340 1098 1275 1100 26,2
КСК 20 СТ-2574 К ниж. У25 2574 1390 1146 1345 1150 27,3
КСК 20 СТ-2696 К ниж. У26 2696 1435 1194 1370 1195 28,2
КСК 20 СТ-2819 К ниж. У27 2819 1485 1242 1440 1245 29,3
КСК 20 СТ-2941 К ниж. У28 2941 1530 1290 1465 1290 30,2
