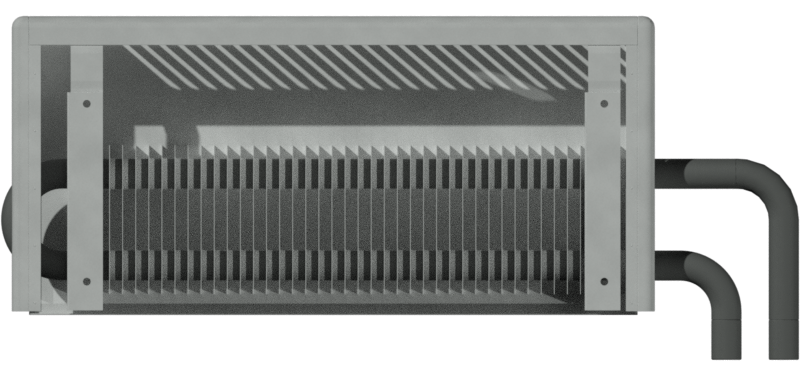

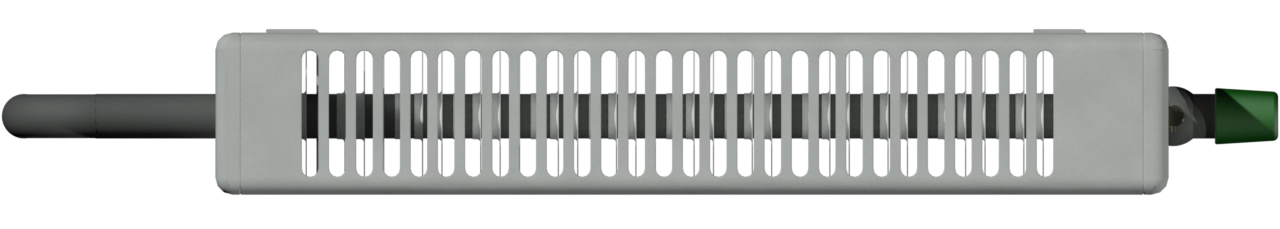

"Универсал" Мини КСК-20-М ниж.                                  "Универсал" Мини КСК-20-МТ ниж.

НАЗНАЧЕНИЕ  И  ОПИСАНИЕ.

     Травмобезопасные  конвекторы  типа "Универсал"Мини КСК 20 М ниж.  и МТ ниж. изготовленные по  ГОСТ 31311-2005  предназначены  для  двухтрубных систем  водяного  отопления  жилых,  общественных  и  промышленных  зданий  с  температурой  теплоносителя  до 115ºС  и  избыточным  давлением  до  1 Мпа  (10 кг/см²).  Конвекторы  изготавливаются   в  одном варианте:  концевом.

  Номенклатура, основные  параметры  и  размеры  конвекторов  приведены ниже.

     Модификации  конвекторов изготавливаются   без  замыкающих  участков  и предназначены для  двухтрубных систем отопления с присоединительными  патрубками   ( Ду 20)   и  межосевым   расстоянием 50 мм.,  присоединение которых осуществляется при помощи внутренней резьбы G 1/2 В" по ГОСТ 6357.

  Кожуха   конвекторов  модели "Универсал"Мини КСК 20 М ниж. и МТ ниж.  унифицированы  по   габаритным  и   присоединительным  размерам.     Отсутствие  в  кожухах  острых  углов   позволяют  устанавливать  конвекторы  в  помещениях  с  повышенными  требованиями  по  травмобезопасности.

Материалы,  из  которых  изготавливаются  конвекторы,  соответствуют  требованиям  ГОСТ 31311-2005  и  рабочим  чертежам,  утвержденным  в  установленном  порядке.

Номенклатура, тепловой поток и размеры концевых

конвекторов малой глубины "Универсал"Мини

КСК 20 М ниж. и Мини КСК 20 МТ ниж. ( с клапаном U-bend).

Обозначение конвектора

Монтажный номер,

 Номинальный тепловой поток

  Qну, Вт.

 Размеры, мм

̴ Вес,

Кг

 Общая длина

конвектора

  А ±5

(без З.У.)

 Длина элемента по оребрению , Б



Длина кожуха

В



Расстояние

между

кронштейнами

 Г



М ниж.



МТ ниж.



М ниж.

МТ ниж.

Мини КСК 20 МТ- 400 К

У1м

 400

695 750 502

 560

451 5,1 5,2

 Мини  КСК 20 МТ- 479 К

 У2м

 479

765 825 594

 655

543 5,9 5,9

 Мини  КСК 20 МТ- 563 К

 У3м

 563

765 825 594

655

543 7,7 7,8

 Мини КСК 20 МТ- 677 К

 У4м

 677

865 920 685

 750

634 8,7 8,7

 Мини КСК 20 МТ- 789 К

 У5м

 789

955 1015 782

845

730 9,7 9,8

 Мини КСК 20 МТ- 902 К

 У6м

 902

1055 1110 879

940

827 10,7 10,8

 Мини КСК 20 МТ- 1015 К

 У7м

 1015

1145 1205 976

1035

924 11,8 11,8

 Мини КСК 20 МТ- 1127 К

 У8м

 1127

1245 1305 1067

1135

1015 12,8 12,9

 Мини КСК 20 МТ - 1240 К

 У9м

1240

1345 1400 1164

1230

1112 13,8 13,9

 Мини КСК 20 МТ - 1353 К

 У10м

 1353

1435 1495 1261

1325

1209 14,8 14,9

Мини КСК 20 МТ- 1465 К

У11м

 1465

1535 1590 1358

 1420

1306 15,8 15,9

Мини КСК 20 МТ- 1578 К

У12м

 1578

1625 1685 1454

 1515

1403 16,9 16,9

Мини КСК 20 МТ - 1690 К

У13м

 1690

1715 1755 1500

1615

1449 17,6 17,6
