НАЗНАЧЕНИЕ  И  ОПИСАНИЕ.

           Травмобезопасные  конвекторы  типа "Универсал"КСК 20 М ниж. по  ГОСТ 31311-2005  предназначены  для  систем  водяного  отопления  жилых,  общественных  и  промышленных  зданий   с    температурой   теплоносителя    до 120° С    и   избыточным   давлением    до    1 Мпа  (10 кГ/см²).   Конвекторы     изготавливаются   концевые ,   без   замыкающего  участка  ,  с   учетом    движения  теплоносителя  "сверху-вниз"  или  "снизу-вверх",  с  левой нижней или  правой нижней  подводкой  теплоносителя.

     Модификации  конвекторов изготавливаются   без  замыкающих  участков  и предназначены для  двухтрубных систем отопления с присоединительными патрубками  ( Ду 20) и межосевым расстоянием 50 мм. ,присоединение которых осуществляется при помощи резьбы G 3/4 В" по ГОСТ 6357.

     Номенклатура, основные  параметры  и  размеры  конвекторов  и  кожухов приведены  ниже в таблице.

Конвектор  модели   "Универсал"КСК 20 М ниж. состоит  из  одного  нагревательного  элемента.

 Контакт  пластин  нагревательного  элемента   с  трубами   обеспечивается  дорнованием  последних.

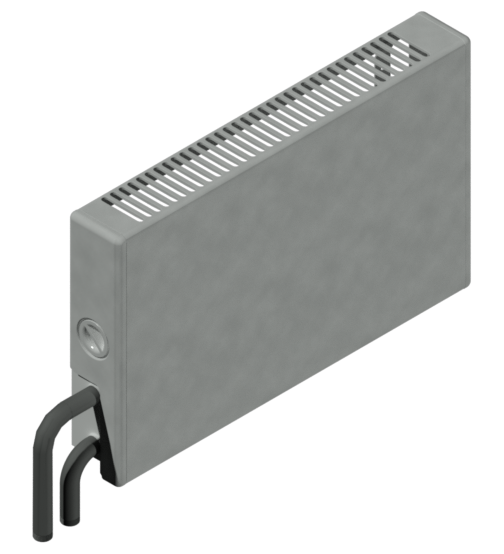

Кожуха   конвекторов  модели  "Универсал"КСК 20 М ниж.  унифицированы  по   габаритным  и   присоединительным  размерам, также  модели "Универсал"КСК 20 М ниж. оснащены «воздушным клапаном»  который позволяет регулировать теплопоток.

Отсутствие  в  кожухах  острых  углов  позволяют  устанавливать  конвекторы  в  помещениях  с  повышенными  требованиями  по  травмобезопасности.

Материалы,  из  которых  изготавливаются  конвекторы,  соответствуют  требованиям  ГОСТ 31311-2005  и  рабочим  чертежам,  утвержденным  в  установленном  порядке.



Номенклатура, тепловой поток и размеры концевых

конвекторов малой глубины "Универсал" КСК 20 М ниж.

Обозначение конвектора

Монтажный номер,

Номинальный тепловой поток,

 Qну, Вт

Размеры, мм

Общая длина

конвектора

А ± 5 мм

Длина по оребрению

Б

Длина кожуха

В

Расстояние

между кронштейнами

Г

Вес,

≈кг

без (З.У.)
КСК 20 М-400 К ниж. У1 400 700  498 560 382 8.7
КСК 20 М-479 К ниж. У2 479  795  594  655  478  10.1
КСК 20 М-655 К ниж.  У3 655  765  570  655  454  11
КСК 20 М-787 К ниж. У4 787  865  666  750  550  12.9
КСК 20 М-918 К ниж. У5 918  960  762  845  646  14.3
КСК 20 М-1049 К ниж. У6 1049  1055  858  940  742  15.8
КСК 20 М-1180 К ниж. У7 1180  1150  954  1035  838  17.1
КСК 20 М-1311 К ниж. У8 1311 1250  1050  1135  934  18.6
КСК 20 М-1442 К ниж. У9 1442 1345  1146  1230  1030  20.1
КСК 20 М-1573 К ниж. У10 1573 1440  1242  1325  1126  21.3
КСК 20 М-1704 К ниж. У11 1704 1535  1338  1420  1222  22.7
КСК 20 М-1835 К ниж. У12 1835 1630  1434  1515  1318  24.1
КСК 20 М-1966 К ниж. У13 1966 1695 1500  1615  1414  25.8
